卡特336D2L挖機C9 C-9發動機大修：4695312缸套那些事兒
卡特 336D2L 挖機與 C9 C-9 發動機初印象
在工程機械的廣闊舞臺上，卡特 336D2L 挖機無疑是一位實力強勁的 “明星選手”。它整機工作重量約為 34.6 噸，屬于中型到大型挖掘機范疇 ，憑借自身卓越的性能，在各類復雜工況中都有著出色的表現。無論是大型土木工程的場地平整，還是礦山開采中的礦石挖掘，亦或是道路建設里的土方作業，卡特 336D2L 挖機都能游刃有余。其標準鏟斗容量在 1.88 - 2.41m³ 之間，可根據不同作業需求靈活調整，最大挖掘深度可達 8210mm 左右，最大挖掘高度可達 10730mm 左右，行走速度最高能達到 4.6km/h，最大牽引力為 300.0kN，爬坡能力達到 70%（或 30°） ，這些亮眼的數據足以彰顯它的強大作業能力。

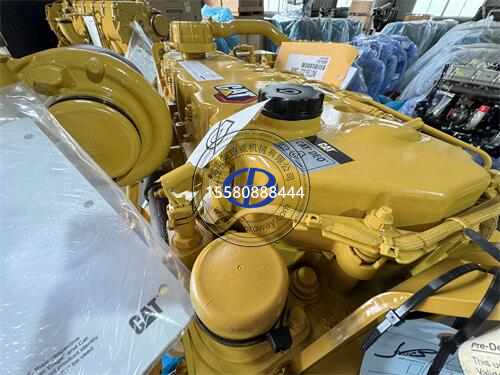

而在卡特 336D2L 挖機的 “心臟” 部位，跳動著的是 Cat C9 C-9 發動機。這臺發動機額定功率達到 209kW（ISO 14396 標準） ，為挖機提供了源源不斷的強勁動力，是挖機高效作業的核心保障。它融合了久經考驗、堅固耐用的部件和精密的制造工藝，不僅符合美國 EPA Tier 3、歐盟 Stage IIIA 和中國非公路用車輛 Stage III 等效排放標準，有著不錯的環保性能，還具備發動機轉速自動控制功能，在無負載或輕負載條件下會自動激活，降低發動機轉速，最大限度地減少油耗，節能又可靠。可以說，C9 C-9 發動機對于卡特 336D2L 挖機而言，就如同靈魂之于軀體，缺之不可，它的穩定運行直接關乎著挖機的工作效率與經濟效益。

發動機大修之缸套重要性
發動機就如同卡特 336D2L 挖機的 “心臟”，為其提供源源不斷的動力，驅動著挖機在各種復雜工況下高效作業。然而，隨著使用時間的增長和作業強度的增加，發動機內部零部件不可避免地會出現磨損、老化等問題，這時候發動機大修就顯得尤為必要。發動機大修就像是給 “生病” 的心臟進行一次全面的 “手術治療”，通過對發動機內部各個關鍵零部件的檢查、修復或更換，能夠讓發動機重新恢復到良好的工作狀態，確保挖機持續穩定地運行 ，為工程建設提供可靠的支持。如果忽視發動機出現的問題，不及時進行大修，可能會導致發動機故障加劇，甚至徹底損壞，不僅會延誤工期，還會增加高昂的維修成本。
在發動機的眾多零部件中，缸套絕對算得上是關鍵中的關鍵。它與活塞、缸蓋共同構成了發動機的燃燒室，是發動機實現能量轉換的核心區域之一。從動力輸出方面來看，缸套的狀態直接影響著氣缸的密封性。當缸套出現磨損、拉傷等問題時，氣缸的密封性就會下降，導致氣體泄漏，這樣在發動機的做功沖程中，燃燒產生的高壓氣體無法有效地推動活塞運動，從而使發動機的動力輸出大打折扣。想象一下，卡特 336D2L 挖機在挖掘作業時，如果發動機動力不足，就無法快速、有力地將鏟斗插入土石中，作業效率會大幅降低。
在燃油效率方面，缸套的影響同樣顯著。良好的缸套能夠保證發動機內部的燃燒過程正常進行，燃油能夠充分燃燒，釋放出最大的能量。但如果缸套出現問題，導致燃燒不充分，不僅會造成燃油的浪費，使挖機的油耗大幅增加，還會產生大量的積碳，進一步影響發動機的性能，形成惡性循環。此外，缸套還承受著活塞的側推力，是活塞往復運動的導向，其磨損程度會影響活塞的運動軌跡和穩定性，進而影響整個發動機的運轉平順性。所以，在發動機大修過程中，對缸套的檢查和更換是重中之重，直接關系到發動機大修后的性能和使用壽命 。

認識 4695312 缸套
（一）基本參數揭秘
4695312 缸套在卡特 336D2L 挖機 C9 C-9 發動機的大修中占據著關鍵地位。從尺寸規格來看，它的內徑為 112.025mm（4.410 in） ，這樣的內徑尺寸是經過卡特彼勒工程師精心設計的，與 C9 C-9 發動機的活塞、活塞環等部件完美適配，能夠確保發動機在工作時，活塞在缸套內的往復運動順暢且穩定。例如，在發動機的吸氣沖程中，合適的內徑尺寸可以保證空氣能夠順利進入氣缸，與燃油充分混合，為后續的燃燒過程提供良好的條件。而在做功沖程，精準的內徑尺寸則能讓活塞在高壓燃?xì)獾耐苿?dòng)下，高效地將熱能轉化為機械能，驅動挖機的各項作業。
在材質方面，4695312 缸套采用了經過熱處理的高等級灰口鑄鐵結構。這種材質具有非凡的強度，能夠承受發動機工作時活塞對缸套內壁產生的巨大側壓力和摩擦力。在卡特 336D2L 挖機長時間高強度的作業過程中，發動機的活塞會以極高的頻率在缸套內往復運動，高等級灰口鑄鐵材質的缸套能夠有效抵抗這種持續的摩擦和沖擊，減少磨損，從而延長缸套的使用壽命，保障發動機的穩定運行。同時，經過熱處理的工藝進一步增強了缸套的耐磨性和抗變形能力，使其在高溫、高壓的惡劣工作環境下，依然能夠保持良好的形狀和尺寸精度，確保發動機的性能不受影響。
（二）與 C9 C-9 發動機的適配性
4695312 缸套與 C9 C-9 發動機的適配堪稱天衣無縫。從安裝層面來說，它的法蘭頭厚度經過嚴格控制，能夠與 C9 C-9 發動機的缸體和缸蓋緊密貼合，在安裝過程中，通過精準的定位和密封措施，確保缸套與缸體之間不會出現冷卻液泄漏、氣體竄漏等問題。這就好比為發動機打造了一個堅固的 “堡壘”，讓發動機內部的工作環境始終保持穩定。
在實際工作協同中，當 C9 C-9 發動機啟動后，活塞在 4695312 缸套內開始高速往復運動。在進氣行程，活塞向下運動，缸套內形成負壓，外界空氣通過進氣門被吸入缸內；在壓縮行程，活塞向上運動，將吸入的空氣與燃油充分混合并壓縮，為燃燒做準備；在做功行程，燃燒產生的高溫高壓氣體推動活塞向下運動，通過連桿將動力傳遞給曲軸，實現發動機的動力輸出；在排氣行程，活塞再次向上運動，將燃燒后的廢氣通過排氣門排出缸外。整個過程中，4695312 缸套為活塞的運動提供了精準的導向，保證活塞的運動軌跡始終保持在最佳狀態，從而使發動機的各個工作循環能夠有序、高效地進行。如果缸套與發動機不匹配，可能會導致活塞運動受阻，發動機出現抖動、功率下降等問題，嚴重影響卡特 336D2L 挖機的作業效率和性能 。

卡特 336D2L 挖機 C9 C-9 發動機大修配件清單 - 缸套周邊
（一）其他重要配件列舉
在卡特 336D2L 挖機 C9 C-9 發動機大修中，除了 4695312 缸套外，還有一系列與之密切相關的重要配件。活塞也是不可或缺的關鍵部件，例如 3851657 活塞，它與缸套緊密配合，在發動機的工作循環中起著至關重要的作用?；钊诟滋變?nèi)做高速往復運動，通過連桿將燃燒產生的能量傳遞給曲軸，從而實現發動機的動力輸出 。在進氣行程，活塞向下運動，使氣缸內形成負壓，吸入空氣和燃油的混合氣；在壓縮行程，活塞向上運動，壓縮混合氣，提高其溫度和壓力，為燃燒創造條件；在做功行程，燃燒后的高溫高壓氣體推動活塞向下運動，輸出動力；在排氣行程，活塞再次向上運動，將廢氣排出氣缸。
5245611 活塞銷則是連接活塞和連桿的重要零件，它需要具備高強度和良好的耐磨性，以承受活塞與連桿之間的巨大作用力和頻繁的沖擊載荷 。在發動機運轉過程中，活塞銷將活塞的往復直線運動轉化為連桿的擺動，進而帶動曲軸旋轉，是發動機動力傳遞的關鍵環節之一。
1512939 軸瓦和 2133190 連桿瓦同樣意義重大。軸瓦安裝在曲軸和缸體的軸承座之間，起到減少摩擦和磨損的作用，保證曲軸能夠平穩、順暢地旋轉。而連桿瓦安裝在連桿大頭與曲軸的連桿軸頸之間，它與軸瓦一起，為發動機的高速運轉提供了可靠的支撐和潤滑條件，有效降低了運動部件之間的摩擦阻力和熱量產生，提高了發動機的效率和可靠性 。另外，2463150 止推片用于限制曲軸的軸向移動，確保曲軸在工作過程中的位置穩定，避免因軸向竄動而導致發動機故障 。這些配件雖然看似小巧，但在發動機的整體運行中都發揮著不可替代的作用。
（二）配件間的協同運作
在卡特 336D2L 挖機 C9 C-9 發動機的工作過程中，4695312 缸套與上述配件緊密協同，缺一不可。當發動機啟動后，活塞在缸套內開始高速往復運動?；钊h(huán)安裝在活塞的環槽內，與缸套內壁緊密接觸，起到密封氣缸、防止氣體泄漏和機油竄入燃燒室的作用。在活塞的往復運動過程中，活塞銷將活塞與連桿連接在一起，把活塞所受的力傳遞給連桿。連桿在活塞銷的帶動下，做擺動運動，將活塞的直線運動轉化為曲軸的旋轉運動。
而軸瓦和連桿瓦則分別為曲軸和連桿提供了低摩擦的滑動表面，確保它們?cè)诟咚傩D(zhuǎn)和承受巨大載荷的情況下能夠正常工作。軸瓦和連桿瓦表面通常都涂有一層特殊的減摩材料，如巴氏合金等，能夠有效減少摩擦系數，降低磨損和熱量產生 。止推片則在這個過程中，限制了曲軸的軸向移動，保證了曲軸與其他部件之間的相對位置精度，使得整個發動機的運轉更加平穩、可靠。
如果其中任何一個配件出現問題，都會影響發動機的正常工作。比如，若活塞磨損嚴重，與缸套之間的間隙增大，就會導致氣缸漏氣，發動機功率下降，油耗增加；若活塞銷松動或損壞，會產生異常的敲擊聲，甚至可能導致活塞與連桿脫離，引發嚴重的發動機故障；若軸瓦或連桿瓦磨損過度，會使曲軸與它們之間的配合間隙變大，造成機油壓力下降，潤滑不良，進而導致曲軸和其他部件的磨損加劇，嚴重時可能使發動機抱死 。所以，在卡特 336D2L 挖機 C9 C-9 發動機大修時，必須對這些與缸套密切相關的配件進行全面檢查和更換，確保它們能夠協同工作，讓發動機恢復到最佳性能狀態 。

更換 4695312 缸套的實操要點
（一）更換前的準備工作
在對卡特 336D2L 挖機 C9 C-9 發動機的 4695312 缸套進行更換前，充分的準備工作是確保維修順利進行的關鍵。首先，要準備齊全各類工具，如不同規格的扳手，用于拆卸和緊固發動機上的各種螺栓，像缸蓋螺栓、連桿螺栓等；螺絲刀則用于拆卸一些小型的固定螺絲；活塞環卡鉗，在安裝和拆卸活塞環時必不可少，它能精準地將活塞環安裝到活塞的環槽內，避免活塞環在操作過程中受損；還有專用的拉拔器，用于將舊缸套從缸體中平穩地拉出，防止在拆卸過程中對缸體造成不必要的損傷；此外，還需要有內徑千分尺、游標卡尺等測量工具，以便在維修過程中對零部件的尺寸進行精確測量，確保新更換的缸套及其他配件符合技術要求 。
維修場地的清理也不容忽視。要選擇一個寬敞、平坦且干燥的場地，將場地內的雜物清理干凈，避免在維修過程中雜物進入發動機內部，影響維修質量。同時，要確保維修場地有良好的照明條件，方便維修人員清晰地觀察和操作各個部件 。
在準備工作中，對舊發動機進行拆解以及零部件的清洗、檢查是重要環節。小心地將發動機從卡特 336D2L 挖機上拆解下來，按照一定的順序，逐步分解發動機的外部部件，如進氣管、排氣管、正時皮帶等，然后再拆卸缸蓋和活塞連桿組件。在拆解過程中，要對每個拆卸下來的零部件進行標記，記錄其安裝位置和順序，以便后續組裝時能夠準確無誤地還原。
拆解完成后，使用專業的清洗劑對發動機的各個零部件進行全面清洗，去除表面的油污、積碳和雜質。可以先用煤油或其他專用溶劑浸泡零部件，然后用刷子仔細刷洗，最后再用高壓氣槍配合汽油進行沖刷，確保每個零部件都干凈整潔。清洗完畢后，要對所有零部件進行細致的檢查，查看是否有裂紋、磨損、變形等情況。對于活塞，要重點檢查活塞環槽的磨損程度、活塞銷孔的尺寸精度以及活塞表面是否有拉傷痕跡；對于連桿，要檢查其是否有彎曲變形，連桿大頭和小頭的孔徑是否符合標準；對于缸體，要檢查缸筒內壁的磨損情況，測量其圓柱度和圓度，判斷是否需要進行鏜缸處理。通過全面的檢查，確定哪些零部件需要更換，哪些可以繼續使用，為后續的維修工作做好充分準備 。

（二）更換流程詳解
更換 4695312 缸套時，拆除舊缸套是第一步，這需要維修人員具備一定的技巧和經驗。在拆除之前，要再次確認發動機已經完全冷卻，避免燙傷。使用拉拔器時，要將其牢固地安裝在舊缸套上，確保拉拔器的中心與缸套的中心在同一條直線上，然后均勻地施加拉力，將舊缸套從缸體中緩慢拉出。在拉拔過程中，要時刻注意觀察缸套的運動情況，避免出現卡滯現象，如果發現有阻力過大的情況，不要強行拉拔，應及時檢查原因，排除故障后再繼續操作 。
安裝新缸套時，要先從發動機大修包中取出缸套阻水膠圈，仔細地裝入缸套的相應位置，確保膠圈安裝牢固，無扭曲、破損現象。然后在缸套外壁涂抹少許潤滑油，這樣可以減少缸套在壓入缸體過程中的摩擦阻力，防止缸套和缸體受損。使用專業的壓裝工具，將新缸套垂直地壓入缸體中，在壓裝過程中，要嚴格控制壓裝的速度和壓力，保證缸套能夠平穩地壓入到位，并且與缸體緊密貼合，無松動、歪斜現象。壓裝完成后，要使用內徑千分尺等工具對缸套的內徑進行測量，確保其尺寸符合卡特 336D2L 挖機 C9 C-9 發動機的技術標準，一般來說，4695312 缸套的內徑標準值為 112.025mm（4.410 in） ，測量結果應在允許的公差范圍內 。
在安裝新缸套后，安裝活塞連桿組件也是關鍵環節。先將活塞環安裝到活塞的環槽內，安裝時要注意活塞環的開口位置和朝向。活塞環的開口應相互錯開，一般來說，第一道氣環和第二道氣環的開口應錯開 120° - 180°，油環的開口與氣環的開口也要錯開一定角度，以確保活塞環的密封效果。同時，要注意活塞環的朝向，不同類型的活塞環，其朝向有明確的規定，例如，扭曲環有內切口的一面應朝上，有外切口的一面應朝下，安裝錯誤會導致活塞環的密封性能下降，影響發動機的正常工作 。
將安裝好活塞環的活塞與連桿進行組裝，通過活塞銷、卡環、連桿銅套將它們連接在一起，并為連桿裝入連桿瓦，連桿瓦采用 STD 標準連桿瓦。在組裝過程中，要確保各個部件的安裝位置準確，連接牢固，活塞銷要能夠在活塞銷孔和連桿小頭襯套中自由轉動，但又不能有過大的間隙。組裝完成后，使用專業工具將活塞連桿組件裝入缸體，安裝時要注意每個活塞連桿組件的對應位置，連桿部分通常會有標示，要按照標示將其安裝到相應的氣缸中，同時要注意活塞環開口位置不要開到一致，每個開口位置應錯開 120° ，以保證活塞環的密封性能和發動機的正常工作 。

（三）安裝后的調試與檢測
安裝完成后，對發動機進行調試是確保其正常工作的重要步驟。首先，要檢查發動機的密封性，通過向冷卻系統中加入一定壓力的氣體，觀察是否有氣泡冒出，以此來判斷缸套與缸體之間、缸蓋與缸體之間等部位是否存在泄漏現象。如果發現有泄漏，要及時查找原因并進行修復，可能是密封膠涂抹不均勻、密封墊損壞或者螺栓緊固力度不夠等原因?qū)е碌?。
調整氣門間隙也是調試的關鍵環節之一?？ㄌ?C9 C-9 發動機的氣門間隙為 0.38mm，使用塞尺來測量和調整氣門間隙，確保其符合標準值。氣門間隙過大或過小都會影響發動機的性能，間隙過大，會導致氣門開啟時間縮短，進氣和排氣不充分，使發動機功率下降，還會產生較大的氣門敲擊聲；間隙過小，會使氣門關閉不嚴，造成漏氣，導致發動機啟動困難、功率下降、油耗增加等問題 。
還要對正時系統進行校準，確保發動機的配氣相位準確無誤。正時系統是發動機的重要組成部分，它控制著氣門的開啟和關閉時間，與活塞的運動保持精確的配合。如果正時系統出現偏差，會導致發動機無法正常工作，甚至出現嚴重的故障。在校準正時系統時，要根據發動機的維修手冊，找到正時標記，通過調整曲軸和凸輪軸的位置，使正時標記對齊，確保配氣相位的準確性 。
完成上述調試工作后，添加適量的機油和冷卻液，啟動發動機進行怠速運轉測試。在怠速運轉過程中，要仔細觀察發動機的運轉情況，傾聽是否有異常聲音，如敲擊聲、摩擦聲等；觀察發動機的振動是否正常，是否有明顯的抖動；同時，要關注發動機的水溫、機油壓力等參數，確保它們?cè)谡７秶鷥?nèi)。如果在怠速運轉測試中發現任何異常情況，要立即停機檢查，找出問題并進行解決 。在怠速運轉一段時間后，還需要進行路試，模擬卡特 336D2L 挖機的實際工作工況，檢查發動機的動力輸出是否正常，加速性能是否良好，是否存在熄火、喘振等問題，通過路試進一步檢驗發動機的工作狀態，確保其能夠滿足挖機的實際使用需求 。

選擇優質缸套及配件的意義
在卡特 336D2L 挖機 C9 C-9 發動機大修過程中，選擇優質的 4695312 缸套及其他配件具有不可忽視的重要意義。從性能提升方面來看，優質的 4695312 缸套采用了先進的制造工藝和高質量的材料，其內徑尺寸精度更高，圓柱度和圓度誤差更小，能夠與活塞實現更精準的配合，減少氣體泄漏，提高氣缸的密封性，從而使發動機的動力輸出更加穩定、強勁。搭配質量可靠的活塞、活塞環等配件，能夠進一步優化發動機的燃燒過程，提高燃油的利用率，使卡特 336D2L 挖機在作業時動力更充沛，響應更迅速，挖掘效率大幅提升。
在使用壽命延長方面，優質配件的耐久性更強。以 4695312 缸套為例，其經過特殊熱處理的高等級灰口鑄鐵結構，具有出色的耐磨性和抗變形能力，能夠承受長時間、高強度的工作負荷，減少磨損和損壞的風險。優質的軸瓦、連桿瓦等配件，表面的減摩材料性能更優，能夠有效降低運動部件之間的摩擦和磨損，延長這些部件的使用壽命，進而使整個發動機的大修周期延長，減少維修次數和停機時間 。
從運營成本控制角度考慮，雖然優質配件的價格相對較高，但從長期來看，卻能為用戶節省大量的成本。優質配件能夠減少發動機故障的發生概率，避免因故障導致的維修費用、延誤工期造成的經濟損失以及設備閑置帶來的成本浪費。而且，由于優質配件能夠提高發動機的燃油效率，降低油耗，也能為用戶節省可觀的燃油成本 。比如，使用劣質缸套可能會導致發動機頻繁出現故障，維修費用可能高達數萬元，還會因停機延誤工期，造成更大的經濟損失；而使用優質缸套，雖然購買成本可能稍高，但能夠確保發動機穩定運行，減少故障和維修次數，綜合下來，反而能為用戶節省大量的運營成本 。所以，在卡特 336D2L 挖機 C9 C-9 發動機大修時，一定要選擇優質的配件，這是保障挖機高效、穩定運行，降低運營成本的關鍵 。

總結與互動
卡特 336D2L 挖機 C9 C-9 發動機的大修工作，是保障挖機持續高效作業的關鍵，而其中 4695312 缸套又在整個大修流程里占據著核心地位。從最初對卡特 336D2L 挖機及其 C9 C-9 發動機的認識，到深入了解發動機大修中缸套的重要性，再到熟悉 4695312 缸套的各項參數、與發動機的適配性，以及圍繞它的周邊配件和協同運作關系，還有更換缸套時詳細的實操要點和安裝后的調試檢測，以及選擇優質缸套及配件的重大意義，每一個環節都緊密相連，缺一不可。
在實際的挖機維修過程中，大家肯定都積累了不少寶貴的經驗，也可能遇到過各種各樣的問題。歡迎各位在評論區留言分享自己在卡特 336D2L 挖機維修，尤其是 C9 C-9 發動機缸套相關維修中的經驗和心得，也可以提出你在維修過程中遇到的困惑，咱們一起交流探討，共同進步，讓卡特 336D2L 挖機在我們的精心維護下，始終保持最佳的工作狀態，為各類工程建設貢獻更大的力量 。

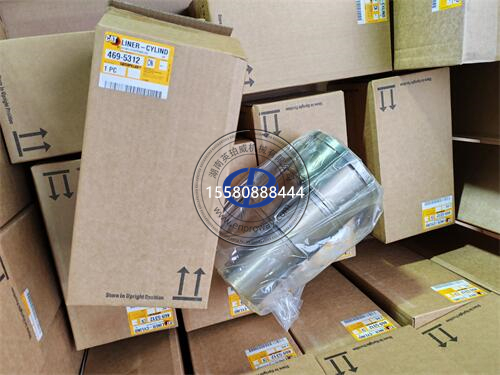

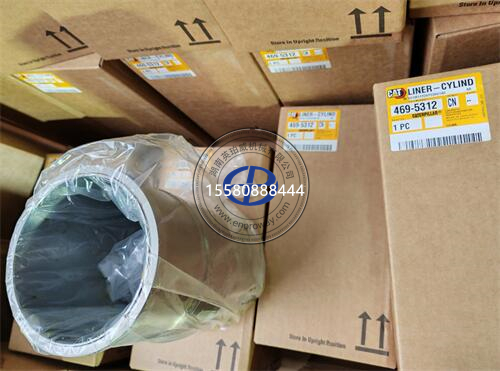

零件號 469-5312 的說明
描述：
缸套可安裝在發動機缸體中，防止活塞磨穿缸徑。
特性：
• 內徑：112.025 mm（4.410 in）
• 內表面帶有均勻的交叉圖案，可更快地放置環，選擇正確的密封圈，實現均勻的機油分布和長使用壽命。
• 法蘭半徑經過滾筒拋光，可提高強度并增強抗裂度。
• 經過熱處理的高等級灰口鑄鐵結構可實現非凡強度和超長使用壽命。
• 精確控制的法蘭頭厚度可保證與缸體和缸蓋的精確匹配。
• 精確的制造公差可確保實現完美的圓形鉆孔，以便高效地控制機油并適配 Cat 發動機缸體。
• 排放控制
零件號 469-5312 的技術規格
零件號 469-5312 的兼容型號
GENERATOR
LC51XX SR4B
TRUCK ENGINE
C9 C-9 C-9
SITE PREP TRACTOR
586C
MOTOR GRADER
12H 14 160M 140M 2 160 140M 160M 2 14L 150
TRACK-TYPE TRACTOR
D7R D6R III D6R STD D7R LGP D6R XL D6R II D6R D6T D6R LGP D7R XR
MARINE ENGINE
C9 C-9
TRACK FELLER BUNCHER
2390 2391 552 2 511 541 2 522 521 521B 532 2590 522B 541 551 552 2491
EXCAVATOR
330D MH 336D2 LXE 336D 336D2 L 330D LN 340D2 L 336D LN 336D2 GC 340D L 330D FM 336D2 XE 330C LN 330C L 336D L 336D2 330C 330C FM 330D 336D2 L XE 330C MH 330D L
PETROLEUM PACKAGE
TH31-C9 C-9P
MOBILE HYD POWER UNIT
330D L 340D2 L 336D L 330D 330C 336D
WHEEL TRACTOR
627G 637G
GENERATOR SET
C9 C-9 GEN SET XQP300 C9 C-9 D250GC D300GC
ENGINE
C9 C-9 INDUSTRIAL
TRACK LOADER
973C 973D
PETROLEUM ENGINE
C9 C-9
SOIL COMPACTOR
815F II
WHEEL DOZER
814F II
LANDFILL COMPACTOR
816F II
ENGINE - MACHINE
C9 C-9 C-9
GEN SET ENGINE
POWER SYS
CHALLENGER
65C 65D MTC755 MTC765 MTC735 MT765 MTC745 MT755 MT745 MT735
WHEELED EXCAVATOR
M330D
INDUSTRIAL ENGINE
C9 C-9 C-9
WHEEL SCRAPER
637E 637G 637D 627G
