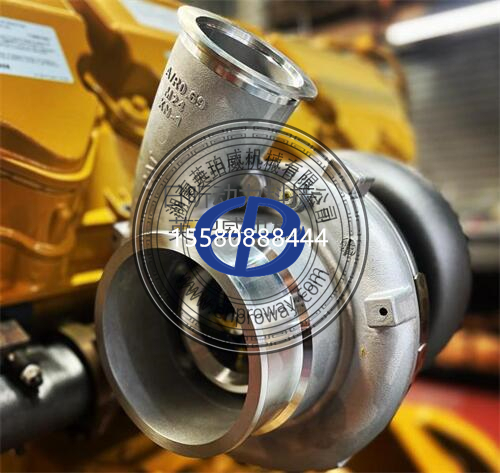

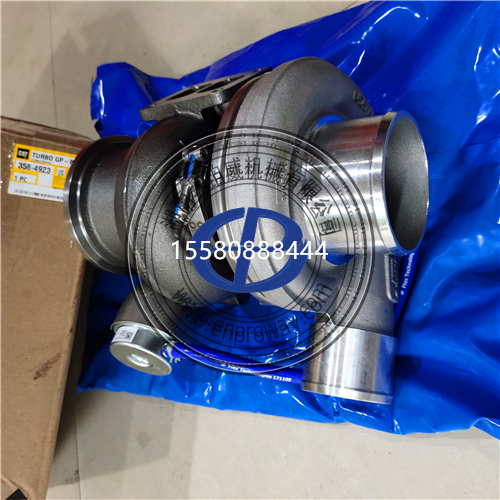

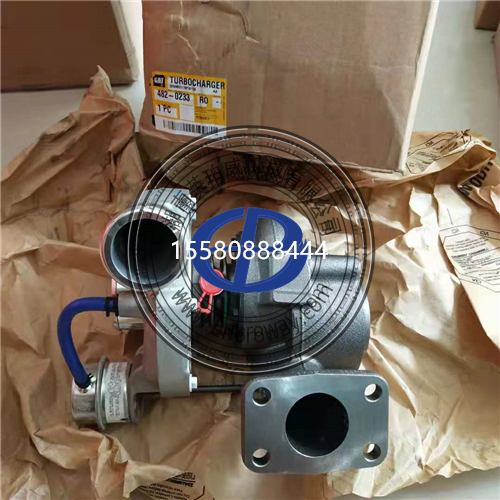

以下是卡特彼勒C9發動機渦輪增壓器內部部件檢查的詳細步驟及扭矩規格，結合官方技術標準與實際維修經驗整理而成，適用于C9工業發動機及工程機械應用（如挖掘機、裝載機等）：

一、檢查前的準備工作
安全措施
斷開發動機電源，釋放冷卻系統壓力，等待發動機完全冷卻（至少2小時）。
佩戴防護手套和護目鏡，避免接觸高溫部件或潤滑油。
工具準備
扭矩扳手（精度±5%，覆蓋20-100N・m）、套筒套件（SAE/Metric）、銅棒、游標卡尺、塞尺、百分表。
專用工具：渦輪增壓器葉輪拉拔器、軸承安裝工具（如適用）。
清潔用品：化油器清潔劑、無絨布、壓縮空氣。
技術資料
參考《CaterpillarC9EngineServiceManual》（SEBU7772）及渦輪增壓器型號對應的原廠拆解圖（如HolsetHX50或GarrettGT37系列）。

二、內部部件檢查詳細步驟
1.渦輪增壓器拆卸
步驟1：外部管路及附件拆除
標記進氣管、排氣管、冷卻液管、潤滑油管的連接位置，松開卡箍或螺栓，移除管路并封堵接口，防止異物進入。
拆卸渦輪增壓器與排氣歧管連接的螺栓（通常4-6顆），注意使用防咬合劑（如5P-3931）涂抹螺紋。
移除渦輪增壓器固定支架螺栓，將增壓器從發動機上取下，注意避免碰撞葉輪。
步驟2：分解渦輪增壓器
壓氣機端：
松開壓氣機殼壓板螺栓，用銅棒輕敲殼體四周，分離壓氣機殼與中間體。
檢查壓氣機葉輪是否磨損、變形或積碳，葉片尖端與殼體間隙應≥0.15mm（用塞尺測量）。
標記葉輪與軸的相對位置，使用葉輪拉拔器取下壓氣機葉輪，檢查軸端螺紋是否損壞。
渦輪端：
松開渦輪殼壓板螺栓，取下渦輪殼，檢查殼體內部是否有裂紋或燒蝕。
用百分表測量渦輪葉輪軸向竄動量，應≤0.25mm；徑向間隙≤0.10mm（按手冊標準）。
檢查渦輪葉片是否彎曲、斷裂或過度磨損，表面是否有金屬碎屑（可能來自軸承磨損）。
中間體及軸承組件：
拆卸中間體兩端的密封環、浮動軸承及止推軸承，檢查軸承表面是否有劃痕、燒蝕或過度磨損。
清潔中間體油道，使用壓縮空氣吹通潤滑油孔，確保無堵塞。
檢查渦輪軸是否彎曲（用百分表測量跳動量≤0.05mm），軸頸磨損量≤0.03mm。
2.關鍵部件檢查標準
葉輪：
葉片無裂紋、變形，邊緣無卷邊或缺口。
積碳嚴重時需用超聲波清洗，避免使用尖銳工具損傷表面。
軸承：
浮動軸承與軸頸間隙：0.05-0.12mm（參考C9手冊）。
止推軸承磨損量≤0.10mm，油槽無堵塞。
密封環：
彈力良好，開口間隙≤0.30mm，安裝時兩環開口錯開180°。
殼體：
渦輪殼和壓氣機殼無裂紋，結合面平整度≤0.05mm（用直尺和塞尺檢查）。

三、組裝與扭矩規格
1.組裝順序與注意事項
中間體預裝配：
在浮動軸承表面涂抹發動機機油，按標記方向裝入中間體（油槽朝上）。
安裝止推軸承及隔圈，確保油孔對準中間體進油口。
渦輪軸組件安裝：
將渦輪軸穿過中間體，安裝渦輪葉輪并擰緊軸端螺母（扭矩：39-44N・m），確保葉輪與軸標記對齊。
安裝渦輪殼，均勻擰緊壓板螺栓（扭矩：24-27N・m）。
壓氣機端裝配：
清潔壓氣機殼與中間體結合面，涂抹密封膠（如Permatex51813）。
對準標記安裝壓氣機葉輪，擰緊軸端螺母（扭矩：39-44N・m），檢查葉輪轉動靈活性。
整體安裝：
將渦輪增壓器固定到排氣歧管，使用新墊片，分兩次交叉擰緊螺栓（初擰：30N・m；終擰：50N・m）。
連接潤滑油管和冷卻液管，確保管路無扭曲，卡箍緊固（扭矩：15-20N・m）。
2.關鍵扭矩規格（C9發動機典型值）
部件 扭矩值（N・m） 備注
渦輪殼壓板螺栓 24-27 分兩次交叉擰緊
壓氣機殼壓板螺栓 24-27 同上
渦輪增壓器固定支架螺栓 50-60 使用防咬合劑
排氣歧管連接螺栓 50-60 分兩次擰緊，冷態下最終確認
潤滑油管接頭 15-20 避免過度擰緊導致油管變形
注：不同渦輪增壓器型號（如HolsetHX50與GarrettGT37）可能存在差異，務必參考原廠標簽或維修手冊。

四、測試與驗證
手動轉動檢查：
用手撥動葉輪，應轉動順暢無卡滯，軸向竄動量≤0.25mm，徑向間隙≤0.10mm。
氣密性測試：
使用壓縮空氣（0.5-0.8bar）檢測進氣和排氣側，確保無泄漏（肥皂水涂抹法）。
潤滑系統預注：
從潤滑油進口注入清潔機油，手動轉動葉輪使軸承充分潤滑。
啟動驗證：
啟動發動機怠速運行5分鐘，檢查渦輪增壓器有無異響、振動或漏油。
監測增壓壓力（怠速約100kPa，負載時150-250kPa）和排氣溫度（≤750℃）。

五、常見問題與解決方案
葉輪擦碰殼體
原因：軸承磨損、軸彎曲或安裝不當。
處理：更換軸承或渦輪軸，重新校準葉輪間隙。
增壓壓力不足
原因：旁通閥卡滯、進氣管道漏氣或葉輪積碳。
處理：清潔旁通閥，檢查氣路密封性，清洗葉輪。
潤滑油泄漏
原因：密封環老化或回油管路堵塞。
處理：更換密封環，疏通回油管，檢查曲軸箱通風系統。

六、維護建議
定期保養：
每250小時檢查空氣濾清器，每500小時更換機油和濾芯（使用全合成機油，如CatDEOUltra）。
每年或每2000小時拆解渦輪增壓器，檢查軸承和葉輪磨損情況。
操作規范：
冷啟動后怠速預熱3分鐘，停機前怠速運行5分鐘，避免渦輪“干磨”。
避免長時間高負荷運行，防止渦輪過熱（排氣溫度＞800℃需停機檢查）。
環境防護：
在多塵環境中使用高效空濾，并增加清潔頻率。
潮濕地區注意進氣系統防潮，防止葉輪腐蝕。

總結
卡特彼勒C9發動機渦輪增壓器的內部檢查需嚴格遵循原廠流程與扭矩標準，重點關注葉輪、軸承、密封環的磨損情況及裝配間隙。建議非專業人員通過卡特彼勒授權服務中心進行深度維修，確保渦輪增壓器的可靠性和發動機性能。維護后需通過診斷工具（如CatInsite）重置渦輪學習值，以實現最佳匹配。
提示：C9.3B發動機采用VGT可變截面渦輪增壓器，檢查時需額外關注旁通閥執行器和電子控制系統，必要時使用專用工具進行校準。
