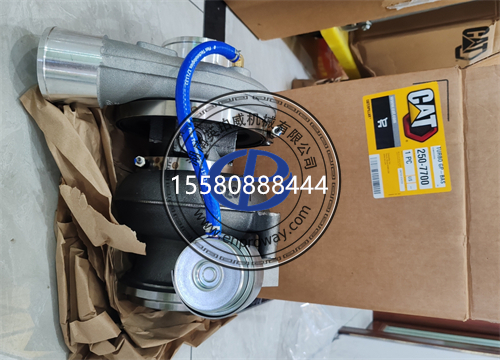

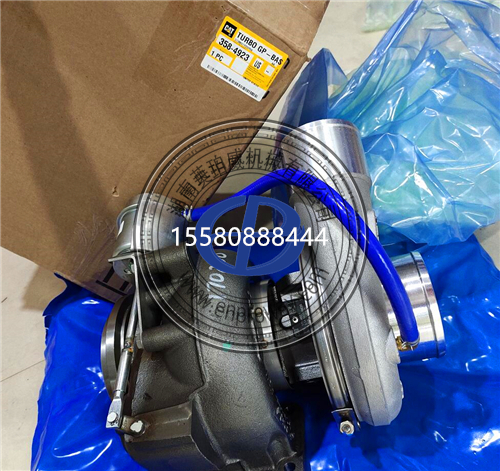

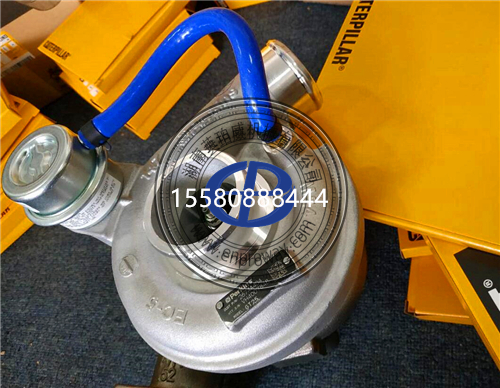

一、拆解前的準備工作：工具與安全雙保障
（一）必備工具清單
專用工具：渦輪增壓器拆卸套件（含卡箍鉗、扭力扳手，如Cat#3N-9876）、塞尺（精度0.01mm）、百分表及磁性表座。
通用工具：套筒組（10-19mm）、扭矩扳手（量程20-200Nm）、記號筆、干凈的零件托盤（區分壓氣機端與渦輪端部件）。
耗材：耐高溫密封膠（如Loctite5699）、發動機機油（用于潤滑軸承）、無水乙醇（清潔零件）。
（二）安全操作前提
停機冷卻：關閉發動機并等待至少2小時，待渦輪殼體溫度降至50℃以下（避免燙傷）。
釋放壓力：斷開蓄電池負極，拆卸空氣濾清器后堵塞進氣口，防止異物進入；松開燃油濾清器放氣螺釘，釋放燃油系統殘余壓力。
環境清潔：用壓縮空氣吹掃渦輪增壓器表面灰塵，避免拆解時雜質進入發動機。

二、渦輪增壓器拆解步驟：從外圍到核心的有序操作
（一）外圍管路拆卸
進氣系統：
松開空氣流量計與渦輪進氣口卡箍（扭矩8-10Nm），移除進氣管路，立即用干凈布堵住進氣口。
拆卸中冷器與渦輪壓氣機端連接軟管，檢查軟管內壁是否有油漬（判斷密封環是否失效）。
排氣系統：
標記渦輪排氣口與排氣管的相對位置（避免安裝時錯位），使用19mm套筒拆卸連接螺母（扭矩30-35Nm）。
小心取下排氣歧管隔熱板，注意保護渦輪殼體表面涂層（避免硬物劃傷）。
潤滑與冷卻管路：
擰下放油螺塞，收集渦輪增壓器軸承箱內的殘余機油（觀察油質，若含金屬碎屑需重點檢查軸承）。
拆卸機油供油管（連接發動機主油道）和回油管（連接油底殼），注意保存管路上的密封墊片（原廠件編號：1R-0758）。
（二）核心部件分離
殼體拆解：
用記號筆標記壓氣機殼與渦輪殼的安裝方位（通常有對位標記點），使用銅棒輕敲殼體接縫處，分離壓氣機端與渦輪端殼體。
注意：禁止使用鐵錘直接敲擊葉輪，避免葉片變形（葉片厚度僅1.2-1.5mm，變形超過0.3mm需更換）。
轉子組件取出：
拆卸軸承端蓋固定螺栓（扭矩15±2Nm），小心抽出轉子軸（含渦輪葉輪、壓氣機葉輪、浮動軸承）。
垂直放置轉子組件于專用支架，防止葉輪接觸桌面造成損傷（葉輪與殼體徑向間隙標準：0.4-0.6mm，觸底即報廢）。

三、機械檢查核心項目：微米級精度把控
（一）轉子組件檢測
葉輪損傷排查：
目視檢查：葉片邊緣是否有裂紋、缺口或過度磨損（允許輕微毛刺，深度＞0.5mm需更換）。
動平衡測試：使用專用設備（如Cat#4N-6789）檢測，不平衡量＞5g・cm時需整體更換轉子（單個葉輪無法單獨更換）。
軸承與軸頸檢測：
浮動軸承：測量內孔直徑（標準50.00±0.01mm），磨損超過0.03mm需更換；檢查軸承表面巴氏合金層，剝落面積＞10%直接報廢。
轉子軸頸：用千分尺測量軸頸直徑（標準45.00±0.005mm），圓度誤差＞0.01mm或表面粗糙度Ra＞0.8μm時需研磨修復。
（二）殼體與密封件檢查
殼體損傷：
壓氣機殼/渦輪殼內壁是否有擦痕（允許淺痕，深度＞0.2mm或周長占比＞20%需更換）。
檢查廢氣旁通閥座密封性，涂抹柴油于閥座邊緣，5分鐘內無滲漏為合格（滲漏需研磨閥座或更換殼體）。
密封環與油封：
活塞環式密封環：測量開口間隙（標準0.2-0.4mm，超過0.6mm失效），側隙（0.03-0.05mm，超過0.1mm漏油）。
雙唇口油封：檢查唇口磨損（唇邊厚度＜1.5mm或裂紋長度＞5mm需更換），安裝前涂抹薄層發動機機油。
（三）間隙參數校準
檢測項目 標準值 檢測工具 異常處理
葉輪與殼體徑向間隙 0.40-0.60mm 塞尺 間隙＞0.8mm或＜0.3mm需更換殼體
轉子軸軸向竄動量 ≤0.15mm 百分表 超過0.2mm需檢查軸承磨損或調整墊片
廢氣旁通閥閉合間隙 0.05-0.10mm feelergauge 間隙不均需更換閥片或彈簧

四、組裝與注意事項：細節決定成敗
（一）清潔與潤滑要點
零件清洗：
所有金屬部件用柴油浸泡15分鐘，超聲波清洗5分鐘（頻率40kHz），禁止使用汽油（腐蝕軸承合金）。
密封環用軟毛刷清理，避免尖銳工具劃傷表面（尤其是氮化處理的硬質涂層）。
關鍵部位潤滑：
浮動軸承內孔涂抹CAT專用軸承油（零件號：1U-6239），轉子軸頸均勻涂抹薄層機油（粘度等級15W-40）。
廢氣旁通閥軸套處滴2-3滴機油，手動啟閉閥門5次確保靈活（卡滯會導致增壓壓力異常）。
（二）裝配避坑指南
標記復位：嚴格按拆解時的記號安裝殼體，確保壓氣機端與渦輪端的對中精度（錯位＞0.5mm導致葉輪碰擦）。
扭矩規范：
殼體連接螺栓：18±2Nm（分3次對角擰緊，避免殼體變形）。
機油供油管接頭：25±3Nm（過松漏油，過緊損壞螺紋）。
密封處理：渦輪端排氣接口使用銅墊片（不可重復使用），涂抹耐高溫密封膠時厚度不超過0.3mm（過量會堵塞氣道）。
（三）裝機后試運行
預潤滑：啟動前通過機油加注口倒入0.5L機油，手動盤車3圈確保軸承供油（避免首次啟動干磨）。
泄漏測試：怠速運行5分鐘，檢查機油/冷卻液管路接口（允許輕微滲油≤5滴/分鐘，滴漏需立即停機排查）。
異響監測：加速時若出現金屬摩擦聲（區別于正常渦輪運轉的高頻聲），立即停機檢查葉輪間隙（可能安裝錯位或軸承損壞）。

五、常見問題與實戰案例
（一）案例1：拆解后葉輪碰擦殼體
原因：未標記殼體安裝方位，組裝時壓氣機殼偏移0.8mm。
解決：重新對齊標記，更換輕微磨損的葉輪（磨損深度0.4mm超過標準），按扭矩規范分階段擰緊殼體螺栓。
（二）案例2：軸承箱漏油
排查：發現回油管密封墊片老化（厚度由2mm減至1.2mm），同時浮動軸承側隙達0.12mm（標準0.05mm）。
處理：更換全套密封件及軸承，清潔回油管路（內壁積垢導致回油不暢），裝機后泄漏消失。

六、總結：專業養護延長渦輪壽命
卡特彼勒C4.4發動機渦輪增壓器的拆解與檢查需遵循“有序拆解、精準測量、規范裝配”三大原則。建議每2000小時或發現增壓壓力下降10%時進行拆檢，重點關注葉輪磨損、軸承間隙和密封性能。使用原廠配件并嚴格執行扭矩標準，可有效避免因安裝不當導致的二次損壞，確保渦輪增壓器穩定運行8000小時以上。
提示：非專業人員建議聯系卡特彼勒授權服務網點，使用ET診斷儀同步檢測渦輪轉速與增壓壓力數據，實現機械檢查與電控系統的雙重校準。
